デジタル動揺計 W0031A

dot 概要

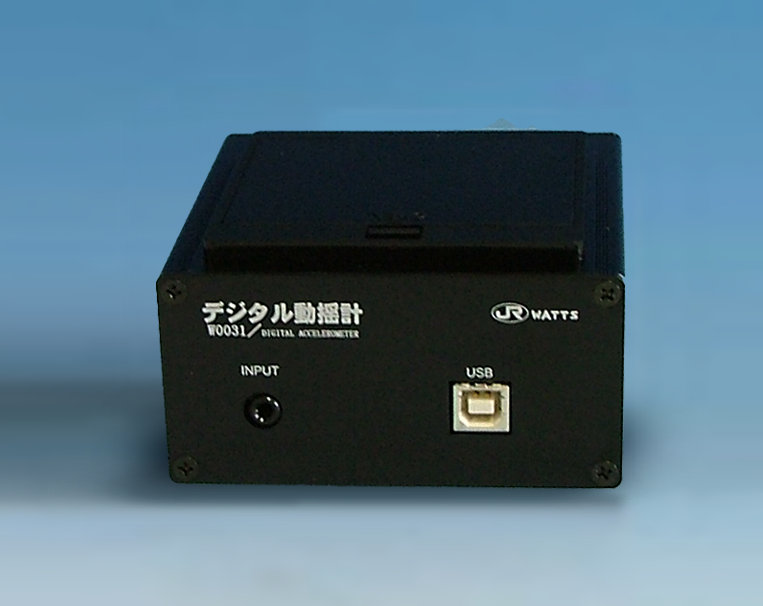

デジタル動揺計写真鉄道車両などの床上振動や乗り心地を計測するための計測器です。旅客鉄道事業の輸送品質の根幹とも言える乗り心地管理には、振動加速度の測定と解析が欠かせません。中でも車両の検修業務や、軌道管理業務にはなくてはならないものと言えます。そこで、公益財団法人鉄道総合技術研究所では、今まで蓄積した乗り心地解析ノウハウをソフトパッケージ化し、コンパクトなデジタル動揺計/W0031と共に、平易に使える解析システムを開発しました。
→ デジタル動揺計W0031総合案内 [PDF]PDFicon

dot 特徴
  1. シリコンピエゾ抵抗型3軸加速度センサ・単三乾電池(4本)・デジタル信号処理・USBインタフェース機能を一体化し、小型・低価格化を実現しました。
  2. 記録以後解析までは汎用Windowsパソコンで行います。
  3. 乗り心地解析は乗り心地レベルLT解析に準拠した形式で、定型のMS-EXCELワークシートに出力されます。
  4. 標準的なEXCELファイル形式で生成しますので、対外向けレポート作成の際は自由な表現のアレンジが可能です。
  5. 車両検修用の著大値リスト・乗り心地線図解析、丸解析を行う乗り心地線図解析ソフトツールを標準付属品としています。
    → ※ 乗り心地線図解析ソフトツール [PDF]PDFicon
  6. オプションで、軌道管理用の著大値リスト・乗り心地線図解析、丸解析、マイクロラボックスへの移行用距離軸変換ツールなど多彩なソフトウェアが用意されています。
  7. W0031Aは底板にスパイク取付けネジ穴M6がついています。W0031の底板にはネジ穴はありません。またW0031は在庫限りで、W0031Aに移行します。

dot 主な定格性能
項目 定格・仕様
加速度センサー
  • 3軸ピエゾ抵抗型:333mV/G、±0.5Gfull
  • 感知周波数帯域:DC~200Hz
  • 直線性精度:±1%以下
信号処理
  • 量子化分解能:10bit (±2LSB)
  • 総合処理精度:1% (1Gfull)
  • フィルター帯域:DC~125Hz (-3dB)
  • サンプリング周波数:409.6Hz/ch (固定)
  • 入力チャンネル数:4ch(加速度3ch,外部1ch)
インタフェース
  • USB2.0 準拠(WindowsXp 標準)
  • データレコーダソフトウェア:WinPcAdr0031
  • 一時生成ファイル:バイナリ2バイト形式
  • 生成データ量:4kByte/sec
  • 記録時間:HDD 空き容量に準ずる
電源入力
  • 単三乾電池4本(アルカリ電池で約2時間)
  • ACアダプタDC9V(150mA)
外形寸法・重量 99.4(W)×100(D)×54.4(H)、約660g
使用環境
  • 温度:0℃~40℃、湿度:20%~80%
  • 保存温度:-20℃~70℃
  • 結露・腐食ガス等の無き事
振動・衝撃 JIS E4031-2B、JIS E4032-1A に準ずる
標準付属品
  • 単三乾電池(アルカリ電池):4本
  • USBケーブル2m:1本
  • ACアダプタ:1個
  • 標準付属ソフトパッケージ:1式

dot 価格
価格はお問合せ下さい。
カタログ(ハードウェア編)とカタログ(ソフトウェア編)を用意しております。
ハードウェア編はW0051・W0031Aと各種サポート機器について、またソフトウェア編は標準付属ソフトパッケージとオプションソフトパッケージについて、さらに詳しい内容を掲載しています。
 → 総合カタログ(ハードウェア編) [PDF]pdf
 → 振動解析カタログ(ソフトウェア編) [PDF]pdf

■ 開発元 公益財団法人鉄道総合技術研究所  ■製造元 有限会社ワットシステム
■ 販売元:株式会社テス 営業
