輪重横圧測定用スリップリング装置 MSR-2型

概要

本装置は、鉄道車両において輪重・横圧を測定するために、回転している車輪から測定信号を取り出すためのスリップリング装置です。新幹線、在来線とも使用可能で、ブレーキディスクの温度測定用 MSR-2TE型 もあります。

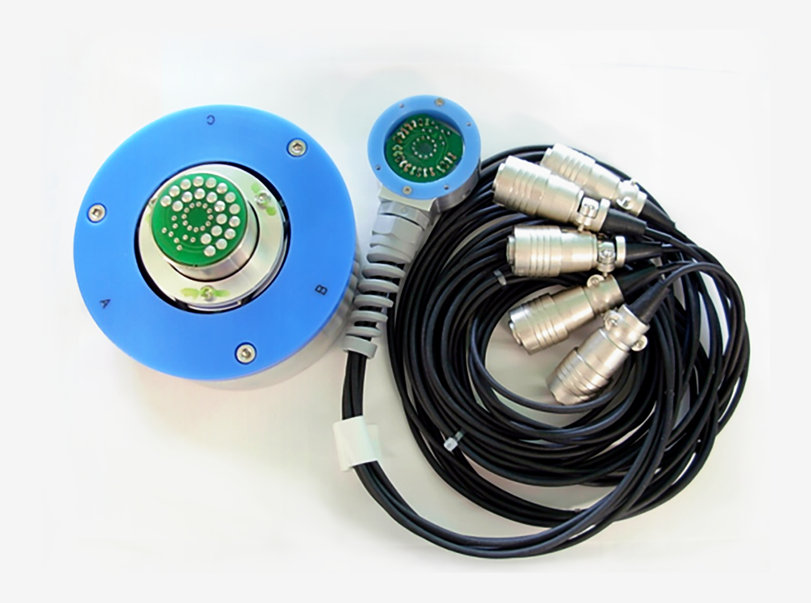

MSR-2型

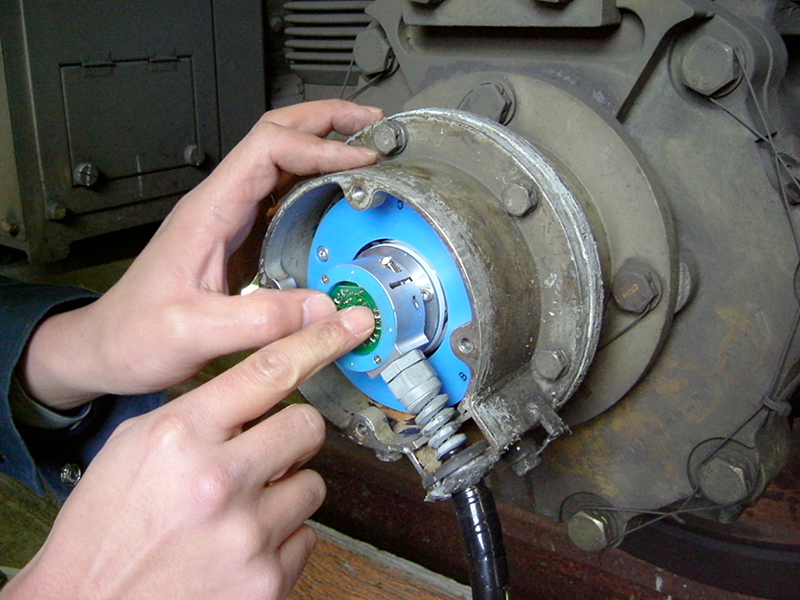

軸端への取付状況

主要諸元

項目 諸元
大きさ 直径:104mm 高さ:87mm
重量 0.9kg
使用温度範囲 10℃ 〜 80℃
最高速度 500km/h(3000rpm、車輪径860mmの場合)
配線数 20
耐振動性 JIS E4031-1994 鉄道車両部品 振動試験方法
6種 (ばね下部分に取り付ける部品) 34G
耐久回転数 13万km(車輪径860mm、1日あたり500km走行で約1年間)

価格

価格はお問合せ下さい。
